Lisp 1

기어(gear) 치형 그리기 LISP Ver2.0

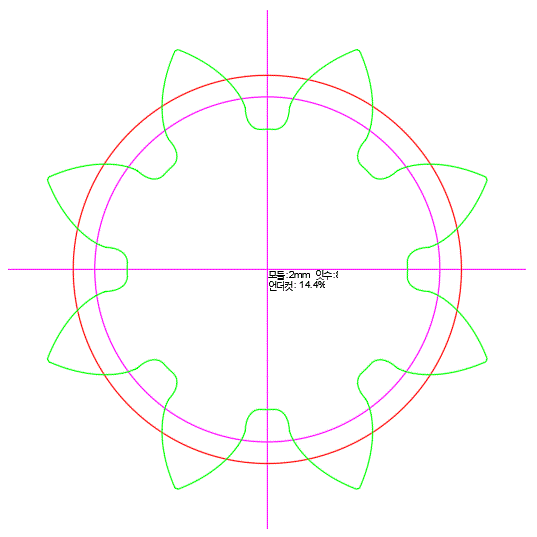

이 LISP를 사용하여 아래와 같은 치형을 작도할 수 있습니다. 아래는 오토캐드(AutoCAD) 및 캐디안(CADian)에서 사용할 수 있는 프로그램입니다.(둘 중에 하나만 있으면 되고 같은 역할을 합니다.) 사용법 오토캐드나 캐디안에서 LISP를 로드하여 명령어 gear을 입력하면 아래와 같이 나옵니다. 인벌류트 기어 잇수(음수는 내접기어, 소수는 랙) 또는 [V/M/P/A/D/X/B/E/C/S/T] 위의 마지막 17은 기어 잇수의 기본 값이며 기어 잇수를 숫자로 입력하고 기어를 그릴 도면 위치에 마우스를 찍으면 기어가 그려집니다. 음의 정수를 입력하면 내접 기어를 그립니다. 그리고 소수(0.5, 0.20, 0.35, -0.25)를 입력하면 랙(잇수가 5개, 20개, 35개, 세워서 25개인 랙 기어)..

기어(gear) 2022.05.13
